Comandos Elétricos
Prof: João Vitor | Data: 04/08/2025 | Aula 01
O que é
São circuitos elétricos projetados para controlar o funcionamento de motores, máquinas e outros dispositivos.
Fase e Neutro
A fase é o condutor que leva a corrente elétrica até os aparelhos, enquanto o neutro completa o circuito e ajuda a manter a tensão estável.

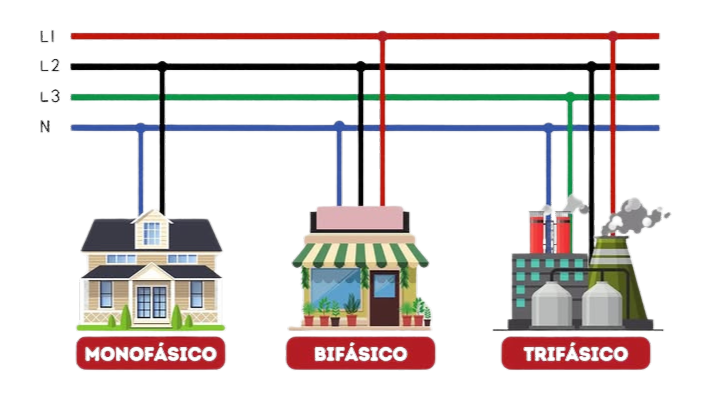

Identificação das Fases
Em sistemas trifásicos, as fases são frequentemente identificadas por cores (RST ou L1, L2, L3) para facilitar a manutenção e identificação dos equipamentos.

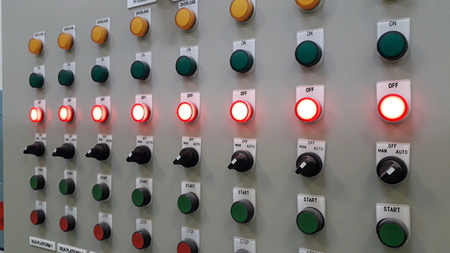

Botoeiras (botões)
Dispositivos de acionamento manual que estabelecem ou interrompem o fluxo de energia em um circuito, permitindo funções como ligar, desligar, parar, ou sinalizar emergências em máquinas e equipamentos elétricos. Existem diferentes tipos, por exemplo:
- Pulsativos: Retornam à posição inicial.
- Retentivos: Permanecem na posição após acionamento.
Cores
- Vermelho: Parar, Desligar ou Emergência.
- Amarelo: Iniciar retorno, Eliminar condição perigosa (Reiniciar).
- Verde ou Preto: Ligar, Partida.
- Branco ou Azul: Qualquer função diferente das anteriores.
Simbologia
NA: Normalmente Aberto
NF: Normalmente Fechado
01- Elabore um circuito, em 220V, onde uma lâmpada H1 é apagada quando pressionamos um botão B1 ou quando pressionamos um botão B2.
02- Elabore um circuito, em 220V, onde uma lâmpada H1 é apagada somente quando duas botoeiras são pressionadas ao mesmo tempo.
